공정		설비명	사진	관리항목		상세설명
기호	공정명	설비명	사진	제품	공정	상세설명
1	원자재 입고 (Billet) AL6063 AL6061	Pallet		원재료 성분 확인할 것 원재료 휨이 없을 것	원재료 혼입이 없을 것 기타 변형이 없을 것	고객이 요구하는 품질 및 사양에 의거 원자재 입고

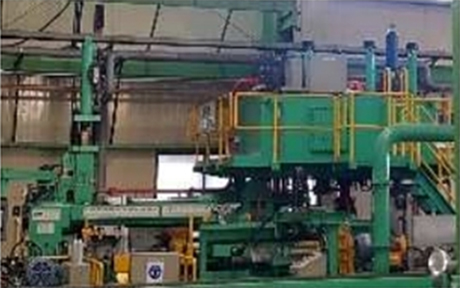

2	1.Billet 예열 2.금형 예열	1.Billet 가열로 2.Dise 가열로		1.휨이 없을 것 합금 성분확인 2.금형 No.확인 (도면규격)	1.가열 온도설정 450~500℃ 시간 : 20분±5 2.가열 온도설정 480℃±20	1.압출 성형을 위한 원재료 예열 2.원재료/금형 간섭 방지를 위한 금형예열

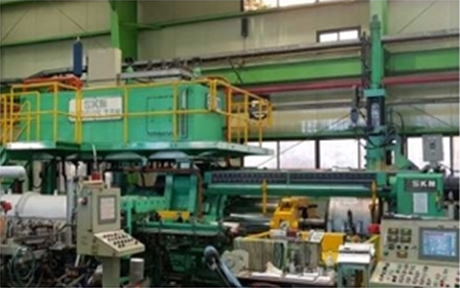

3	압출(냉각)	압출기		압출 형상 확인 (도면 규격)	압출온도(430℃) 속도(5.8~6.6)	도면 대비 압출 성형 및 냉각
4	교정/절단	1.교정기 2.절단기		1.제품 냉각상태 및 평탄도 확인 2.고객요구 규격	1.교정기 압착기 상태 확인 2.톱날/Stopper 상태 확인	압출 형재의 형상 유지 및 열처리를 위한 절단 작업
5	열처리	Aging Oven		경도 확인 로크웰(65~75) 웹스터(11~13)	온도/시간 AL6063 온도 : 195℃ 시간 : 270분	고객이 요구하는 경도를 유지하기 위한 열처리 공정
